 世界六大转盘之三:先锋倒置及维修实例

先锋这个品牌在CD机方面还是很有作为的,在维修中我们发现,家用发烧CD型号不如索尼多,但是中端汽车CD机方面先锋有很好的市场。之所以把PIONEER 倒置转盘安排到第三来写,是因为最近才维修到了一例先锋CD机, 这样介绍起来也能显得生动一些,其实别外几个品牌的机型都还要有名一些,留到下一篇再写。

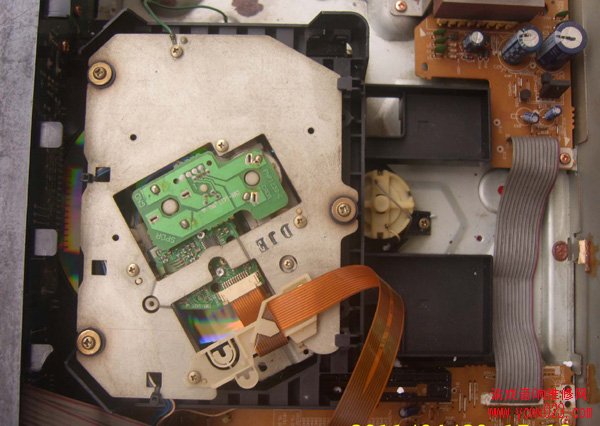

这台先锋PD-T07A送来维修部的时候,故障现象为通电不读碟,这其实也是CD机维修中最常见的故障。经过检查发现,进出仓正常,激光头动作正常,因为是倒置转盘,不用考虑激光头有灰尘之类的问题。根据经验仍然决定从光头开始入手,经过仔细检测发现激光头到位后并没有发光,测量激光二极管的阻值正常,故怀疑问题还是在机构检测部分,测量进给到位开关的阻值约50欧,看来开头有氧化了,更换后试机刻碟正常,后来才从用户那里得知,这台机器放在家里已经一年多没有用了,难怪氧化这么严重。

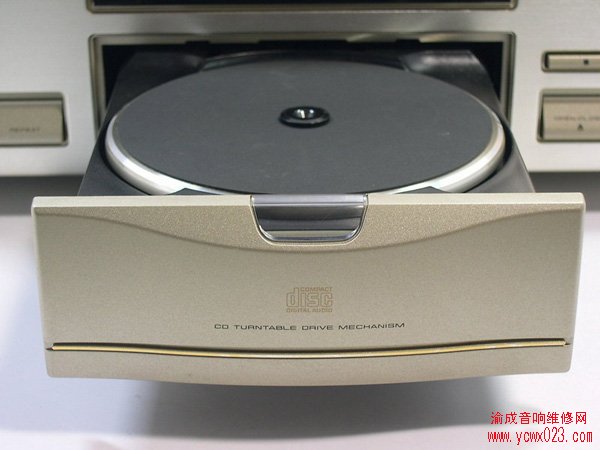

    先锋公司于1990发布的这款倒置转盘系统设计巧妙,世界上只有CD唱片反装,镭射面向上使用。承片系统更象LP转盘,唱片的下面是一个质量比较大的从动铸铝转盘,铸铝转盘上面有一张经过精心设计处理的橡胶软垫,唱片就面朝上放在这个转盘上,驱动电机直接由上方驱动,当然了光头也是向下寻迹工作的。这套特殊的倒置式传动系统,到今天仍被视为独一无二的最佳设计之一。这种设计虽然避免了激光头长期放置后堆积灰尘,但同时也带来了另一个问题,机器年限久了以后固定激光头镜头的胶开始老化,镜头很容易脱落。

    应用了先锋倒置转盘的机器有:PIONEER旗舰合并机T09低一些级别的型号还有T06T07,它们做了应的简化,但基本结构不变。移植到中低档次CD机的倒置转盘主轴马达由霍尔马达改为普通的直流电机,高精度磁浮直线寻迹光头改为由普通马达齿轮传导寻迹的普及型光头,从动转盘的重量也下降缩水了。整体骨架也大量的采用了注塑工艺。WADIA怀念21就是采用的这种先锋倒置转盘。其他Theta大鹰Audio AlchemyEAD、等也有采用。

Pioneer倒置转盘机芯是欧美音响商使用最多的一种。传统的CD转盘的光学组件都是藏身于CD碟片之下,但Pioneer却反道而行之,他们将CD的印刷面朝下、信号面朝上放置在一个和CD大小相等的圆盘之上,而光头则再爬在碟片之上,这种工作方式有点像是以前的LP唱盘。 其它CD唱片旋转的唱片夹大小其实只是与CD碟片内圈相仿而已,但Pioneer使用的却是一个和CD大小相等夹盘。光看托住CD碟片的旋转盘有CD这么大,就可以知道这样工作的机械一定比较稳定。而且它还和VRDS一样使用磁悬浮直线驱动系统,故在选曲时快而稳定。缺点是信号面朝上放置容易受外来光源的干扰,所以最好不要打开机盖播放。这种倒置转盘的代表之作有:Pioneer 09 07 05 PD-S703PD-S503 PD-T07HS PD-65欧美音响厂商有:Audio AlchemyThetaEADMusical DesignWadia
