从厚膜玩到集成IC,刚刚达到照图做能响的水平。至于调音测试之类,时间、精力、金钱上都不太可能做得很完善。分立元件对我来说诱惑很大,小功率的应该可以,但那种大动干戈的牛机,恐怕真是难以折腾了。看到本次大赛的主题是“功放DIY”,刚好又有朋友要我帮着做一台接电脑用的桌面功放,老婆大人也整天吵吵要一台不裸奔的功放,于是就一起做了两套。
高手们估计是都看腻了什么3886、7293之流,不过,对刚接触音响的新手们来说,这篇制作应该会有一定的帮助!
既然定位在桌面功放,接电脑用,必然也就是推一推书架箱,功率要求也不是很大,而且发热量要控制得住。我对7293IC的使用有一定的把握,所以这次就用它啦。
电路采用的基本就是官方电路,只是输入耦合个人认为2-3uF比较好听。朋友要求有两组输入可以切换,所以加了个信号切换继电器。

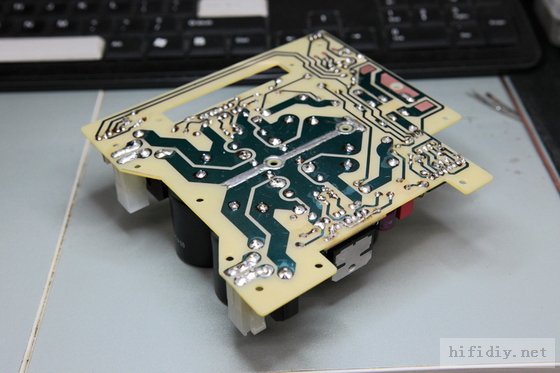

前面说过了,我的焊工烂,又不能用洗板水。【查看前文】(后来发现,焊点不圆滑和焊锡质量有很大关系,前一卷焊锡用完了,换了另一个牌子,感觉超级好用,流动性和光泽度都不错)

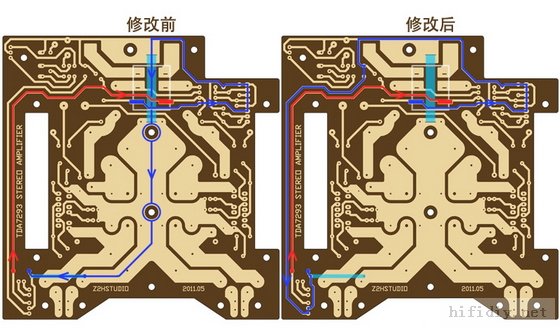

期间单独测试了喇叭保护电路,工作正常,3秒吸合。但整机测试时发现有极大的交流嗡声,后来发现是保护电路的地线走的不合理:最开始是从整流出来,正电源从板子侧边走到pc1237,负电源是用跳线直接连在放大电路的地线上,这样形成了一个大的电流环。不得已,将负电源改为借用原来给信号切换继电器供电的线路,从侧边走,这下噪音全无。

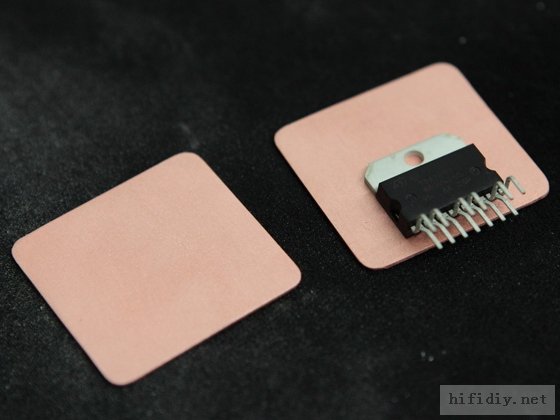

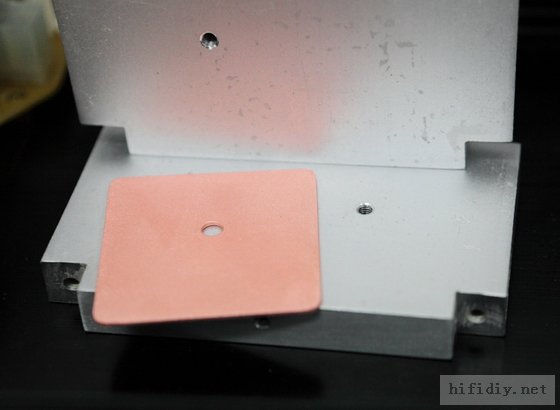

由于PCB与导热块之间有点间隙,用0.8的铜板做了个匀热。铜板用钢锯裁好尺寸,用1000号水砂纸加水打磨。然后在电路板蚀刻液里稍稍腐蚀了1分钟,出来就变成这种沙金质感了。
导热块是定制的,板厚10mm。块子上下两端有些加工刀痕,用钢锉修平后用水砂在平整桌面上抛光。IC安装螺孔是与PCB高度对好,然后画点,用2.5mm钻头打孔,然后M3丝锥攻丝。螺口边按常规方法,用大号钻头轻轻转几下倒角。

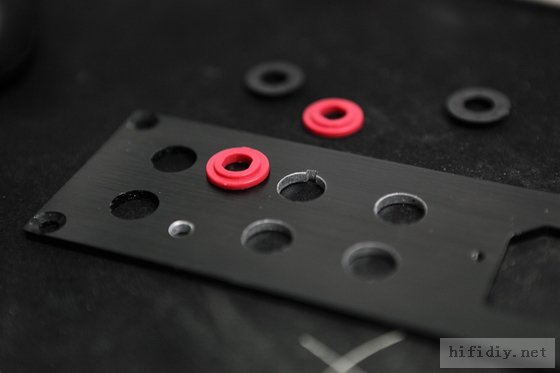

由于买的是高仿CMC水晶端子,安装孔径比机箱预留的要大1mm,而且还带防转豁口,就用小半圆锉和平锉把孔形修了一下。

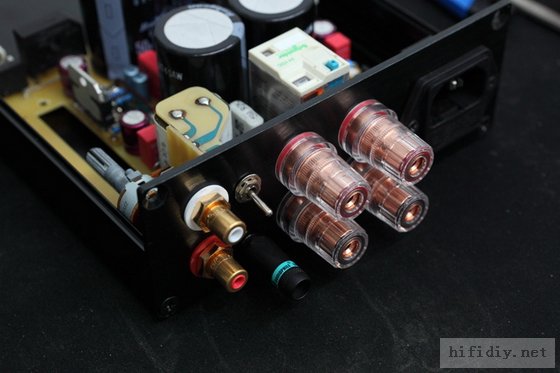

第一次试装,看端子和PCB的位置是否合适。
原本的喇叭端子尾端的焊接用半圆口被我锯掉了,这才发现,原来所谓的纯铜端子其实是黄铜镀红铜。不知道正品CMC是不是也这样,不过,端子做工还不错,对得起价格。

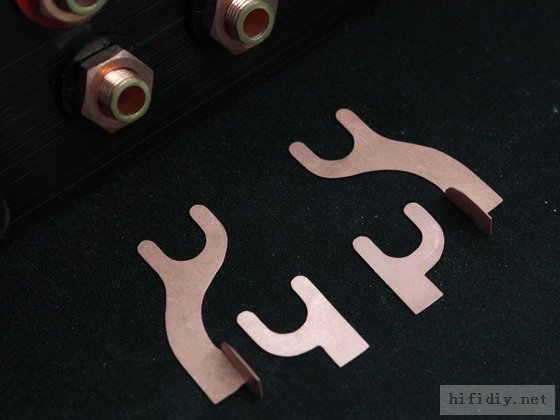

这是喇叭端子和PCB的连接片,画好形状,用剪刀剪0.5mm铜片做出来的。当然,剪完铜片会卷曲,用锤子敲平,然后用锉刀修下边口毛刺,最后还是扔进蚀刻液里搞成沙金的。

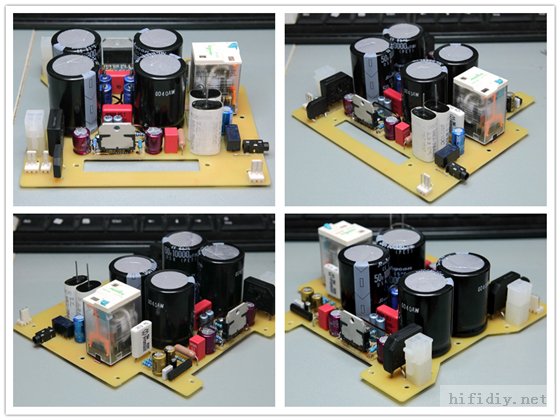

最后焊接在PCB上,正极裸露较长的部分用热缩管做绝缘处理。

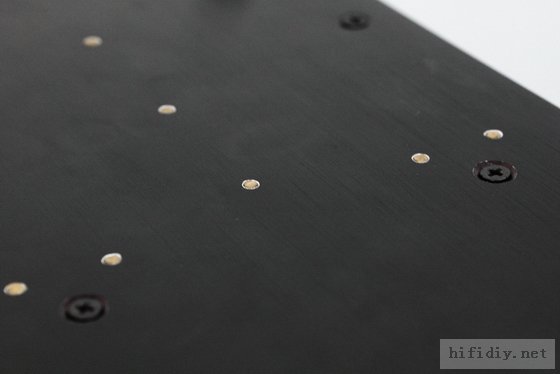

下面开始试装机了!用模型上设计的空位出CAD图,然后打印,贴在机箱底板上钻孔。我是先用锤子+丝锥,在孔正中心点个坑。然后用2mm钻头打孔,在用2.5mm钻头扩孔。
由于铝件比较软,拿手钻直接用2.5mm钻孔容易抖动造成孔径偏大,所以用M3丝锥攻丝。手工攻丝时,可以在孔内点一点点食用油帮助润滑。

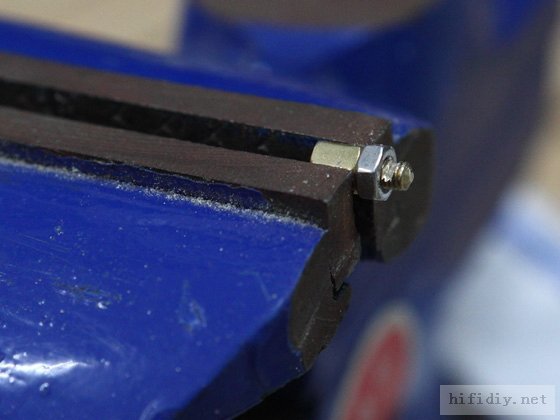

机箱底板是2mm厚,能买到的六角铜柱螺丝,最短也有5mm。而由于机箱内部高度问题,又不能加垫片垫高。所以套上个螺母,差不多2mm,然后把多余的锯掉。断口用锉打平,把螺母退出来的时候可以当临时板牙,给受损变形的螺纹做修复。最后再稍微修下毛刺即可。

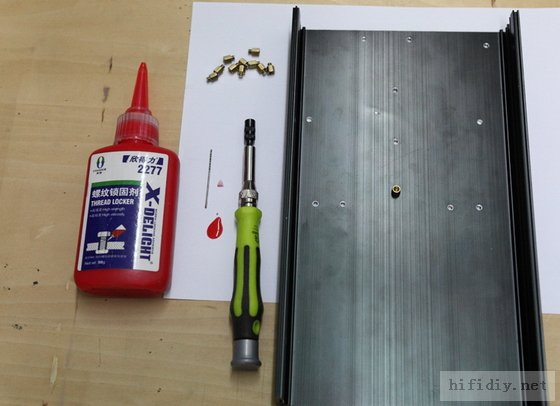

上PCB安装铜柱。多头组合改锥,这个东东我想喜欢折腾的都应该有一套吧~加了点螺纹紧固胶,防止拆装PCB时由于上面螺丝锁的太紧,松开时带动铜柱一起转。

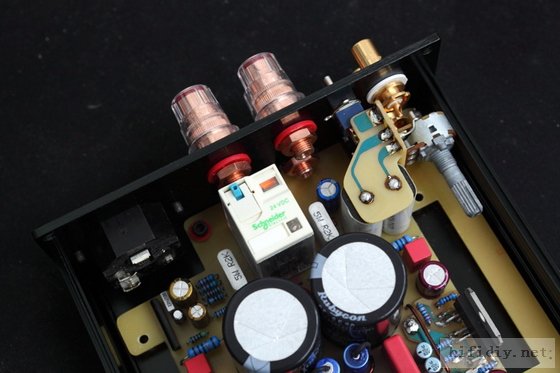

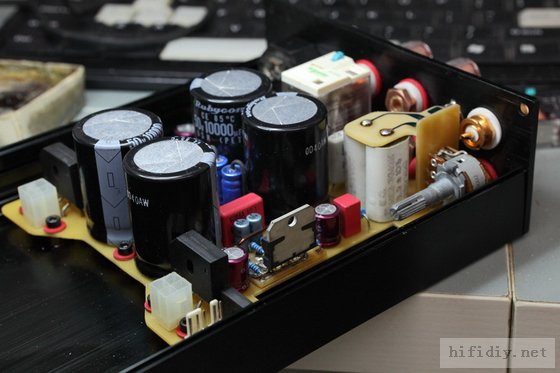

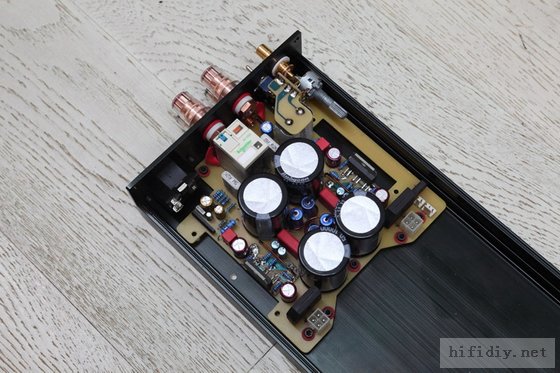

第二次试装,看PCB与铜柱、喇叭端子与连接片之间是否能对齐。
PCB有个别孔稍微有点偏差,用小圆锉稍微修一下解决。安装螺丝用M3内六角,垫了电木垫片。电木片比较有弹性,可以锁的比较紧。

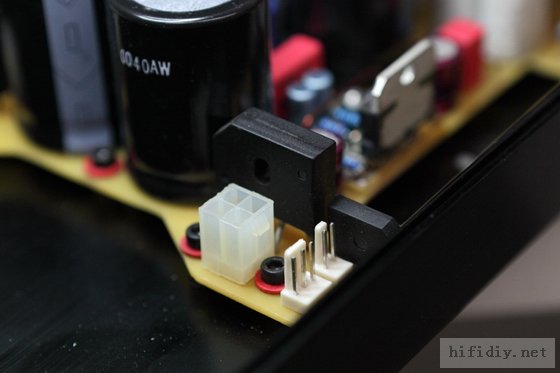

电源插座上了两颗螺丝,主要是怕插拔插头时的压力把PCB搞坏了。

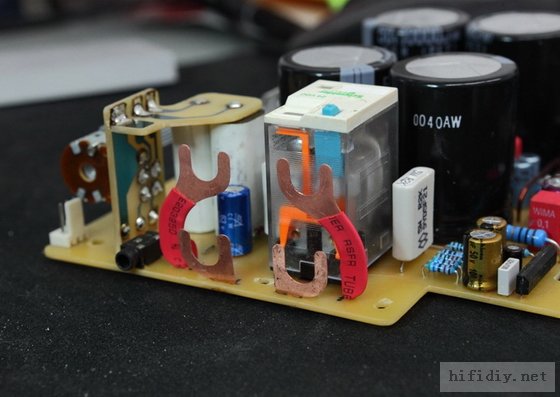

喇叭端子与连接片。上面两个正极端子用2mm的ABS塑料板做了两个垫片,这样上下两组的螺母就不在一个平面上了,方便在狭小的空间里把螺母上紧。

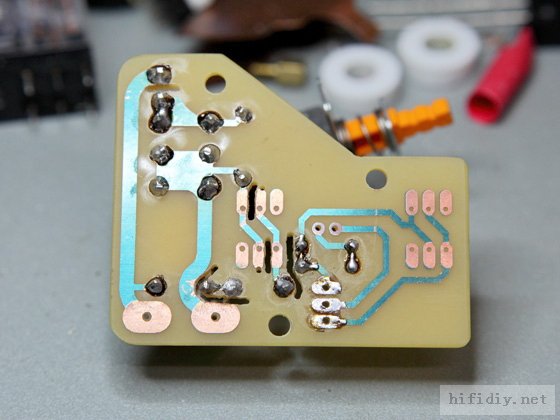

这是第一版设计的电源开关电路。(有的朋友会问为什么搞这么复杂?其实我也想简单,可惜为了放下更大的牛,把开关的位置给占了)第一版用的是一个线圈为AC230V的继电器,想直接用小开关来控制。后来还特意发帖向论坛求助是否有问题,得到了大家的很多帮助。

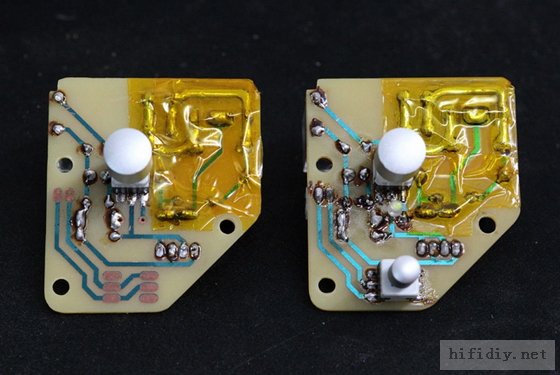

左边是给手动音源切换那一套用的,右边加了继电器控制开关。高压部分用高温胶带贴了一下。
