雅马哈功放EMX2300冒烟维修一例附电路图

本文主要以雅马哈EMX2300功放维修的实例，已及其电路分析，以求大家共同增进了解，共同探讨。雅马哈EMX2300属于高保真OTL功率放大电路，一般前级多采用差分放大输入，末级采用互补型大功率对管输出，前后级之间直接耦合。这种电路具有工作稳定、频率特性好、失真小等优点，因而在近几年专业和家用功放电路中得到广泛的应用。但是，由于采用多管直接耦合，一旦某只元件变质或损坏，会造成整个电路工作点的改变，轻则导致声音小或失真，重则造成元器件大面积损坏，甚至烧毁扬声器系统。一点电压的改变，会引起多点电压随之改变，这也给故障的判断和检修造成困难。在长期的维修工作中我还发现，在检修此类功放时，如果故障排除不彻底，通电试机时往往引起新器件再次损坏，造成经济损失。因此，在检修实践中需要用一些安全检修方法，以提高工作效率和减小无谓的损失。

维修实例1：一位同事在修理一台雅马哈EMX2300功放和调音台组合机时，用指针万用表测量到功放板上的8只功率放大管和4只推动管全部烧坏了，另外两只音箱内的喇叭也全部烧了。他在准备好零件后直接按规格全部更换已损坏件，在没连接前级调音台的情况下，接入电源想试一试好了没有，哪知通电后仅过了一分钟，就见机内冒起了白烟。断电后经过检查，换上去的功率对管又损坏了，损失不小。后来送到我们维修部来，我有了前车之鉴，经过慎重考虑，更换已知损坏的元件后，接上我们自制的低压维修专用电源，在元件没有彻底检查完的情况下通电也不会有问题，最后还是找到了几颗电阻阻值变大，最终排除了故障。
    和很多工作一样，在维修功放时其实还是有很多方法和经验需要总结的，下面就分享一些经验给大家，以求共同学习。

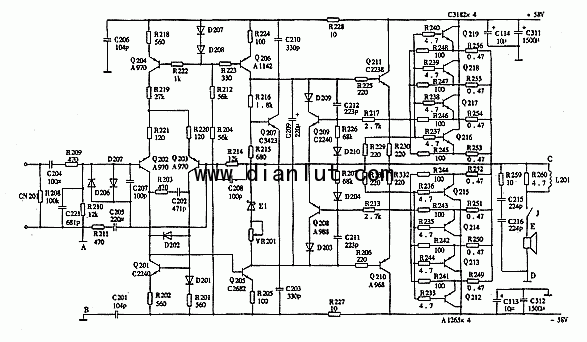

(1)对照实物，画出整机(功放部分电原理图(见图1)，弄清电路的工作原理和元器件参数。
    (2)充分利用电阻测量法、电流法和电压法，对电路中所有元件进行一次在路测量，对相关参数进行分析判断，往往能顺利的找出损坏元器件。
    (3)采用三步安全通电试机法，分别进行通电试机。首先为了不损坏扬声器和大功率管，试机前不接扬声器系统，在推挽输出端与地之间(即图1中的C点与D点之间)接一只20～50Ω/20～50W线绕电阻做假负载。其次，断开末级大功率管的任意两个电极或事先不安装大功率管Q212～Q219。保留推动管Q210、Q211做互补推挽输出(如果推动管发射极与中点之间无发射极电阻，应临时加装两只100～270Ω、0.5W以上电阻，试机后拆除)。接着在功放电源220V输入端串接一台调压器，从50V开始向功放供电，并监测输出端中点电压(C点与D点之间的电压)。对OCL电路来说，这一电压应为0V±0.5V，对OTL电路来说应为电源电压的一半。如果中点电压不符合正常值，应立即停机检查。此时由于供电较低，一般不会造成元器件损坏。如果中点电压正常，可逐渐提高电源电压，一边监测中点电压，一边观察有无变色、冒烟元件，同时用手摸推动管温度。如果市电升到正常值，通电半小时输出端电压保持不变，推动管无温度上升或元器件无变质变色，则表明安全通电试机法第一步操作结束，可进行下一步操作。
    第二步是接入大功率管，保持假负载，降压供电，监测中点。也就是说，装上末级大功率管Q212～Q219，并按照从50V起逐渐升压的方法继续通电试机。必要时，应对整机静态电流、中点电压进行相应的调整。如果中点电压失常，应重点检查末级功放管及外围电路。直到中点电压稳定，功放管不发热为止。
    第三步是拆去假负载，接入低档扬声器和信号源，正常供电试听。具体说，分别在图1中C、D间和E、D间接入低档扬声器试听。此时，即使电路发生故障，也仅仅是损坏价位较低的低档扬声器。通电试听半小时，中点电压应保持稳定，功放管温度应正常(不烫手)。有条件可进行指标的测试和调整。
    如果在C、D间试听有声，在E、D间试听无声，则是扬声器保护电路故障，应检查修理相应保护电路。
    上面说的雅马哈EMX2300功放维修时就是采用上述方法第一步通电试机时，发现中点C、D间电压偏高，且推动管Q210、Q211发热冒烟。立即停机，对电路元件反复进行检测、对比，均未发现损坏变质元件。后来对照原理图仔细核对电路，发现差分输入级Q202的基极上偏流对地电阻R210未与地线直接相接，而是通过插头座与调音台地线相连，再与电源的地端构成回路。而在通电试机时，为了方便，未与调音台相连，致使差分放大级Q202失去偏置电压，差分放大器失去平衡，经直接耦合，造成输出端中点(C、D间)电压偏高，烧毁互补大功率对管Q212～Q219。直接将R210接地线A与功放地线B相连，并对可能假焊虚接的与调音台相连的插座进行补焊后，再按照第一步通电试机，中点电压恢复0V，且调节输入端电压中点电压稳定。

最后，提供一些关于使用万用表的一些经验。为了提高在路测量精确度，测量电阻时用数字式万用表。由于数字万用表内阻大，向被测电路提供的电流小，不能使二极管、三极管PN结导通，相当于开路，可减小对电阻测量的影响。测量二极管、三极管时用指针式万用表。测量PN结正向电阻时用R×1挡，既可向PN结提供较大的正向电流，检查其正向特性，又可减小在路其它元件对测试的影响。PN结元件如果是拆下来测量的，用指针表的1K档测量是非常准确的。

测量电容器时(特别是电解电容器)，也选用指针万用表，并根据容量大小选择相应的量程，既可测量电容器在路电阻，又可根据指针摆动情况，估测电容器容量。当然，如果有专用的电容表那就更好了，不过这种表一般不便宜，而且量程也不高，有些能测量高容量的表又容易烧坏，所以还是指针表最好用。更多技术资料请访问渝成音响维修网。
