通过维修过程中的了解,我是非常喜欢钟神这个品牌了。来自广东台山的钟神音响,随着九十年代国产音响的发展浪潮起家,主要产品有功放机、CD机、音箱。经过十几年的风风雨雨,大部分国产音响品牌都已经倒闭在洋品牌的冲击下,钟神作为少有仅存的国产品牌也不容易。更不容易的是其产品还能走独立路线,别具一格。本文集合所有有关钟神产品的维修和相关技术资料,以供广大用户参考。
一,介绍一款性价比高的大功率功放:钟神AV-899(甲类、带直通两声道切换)
钟神音响自推出国内首屈一指的极品双声道放大器JA-2/JA-100后,适应市场需求,又在多声道放大器上下足了功夫。先后推出了钟神Hi-Fi级AV-899甲类六声道放大器和Hi-END级具有无线话筒功能的六声道全甲类AV-1000放大器,如果说JA-2/JA-100为钟神音响牢固地树立了双声道放大器的霸主地位,那么AV-1000则把这种霸主地位扩大到了多声道放大器。其六声道全甲类技术和具有无线话筒功能堪称为全球首创、世界之最。从此,Hi-Fi和AV的界限似乎不存在了。而这里介绍的钟神AV-899虽然自命不凡,但在AV-1000面前也只得俯首称臣。不过这也有好处,它更容易进入寻常百姓家。
AV-899具有以下几个显著特点,也正因为它有这些特点,才赢得了用户的信赖和业界的首肯。
为适应EX6.1声频制式,AV-899采用六声道设计,主声道严格按钟神高保真放大器原则设计和精选元器件,并工作于甲类状态。我们知道,由于甲类工作状态不存在交越失真和开关失真,以及静态电流大等原因,使其声音天生地保持着圆润细腻柔美等特点。这对不能同时拥有Hi-Fi、AV两套系统的双料发烧友是非常必要的。因为除了喜欢看影碟时需要高保真的背景音乐外,越来越受欢迎的芭蕾、歌剧DVD多为双声道的,即使古典音乐DVD也常是双声道的。
为了确保高保真的音响效果,该机的前后级均采用了上下对称的推挽放大电路,六路功率放大电路是相互独立的,主声道输出管为三肯的2SA1295/2SC3264,其余输出管为东芝的C5200/A1943。电源变压器容量为700VA,滤波电容总计达8万微法以上,并且使用导弹式散热片,散热效果极佳。笔者从说明书中裁下的电路图附上供分析用。
AV-899内置杜比定向逻辑(DOLBY ProLogic)、杜比数字(DD,旧称AC-3)、DTS、PCM、EX6.1五大解码功能。众所周知,低档DVD多以“多功能”为荣,特别是多内置解码功能,受种种原因的限制,DVD机中的解码功能多是低档的,不容易做好,而高档DVD机多不带解码功能,将解码功能留给AV放大器完成,在放大器内容易做出很高档次的解码功能。另外,钟神的兄弟厂凤之声已推出了目前国内最高档的双娇牌CD/DVD双线路机,其不带解码功能,目的是把声频和视频做得更好以适应高档家庭影院的需求。以上,也许是AV-899设计时已充分考虑过的。
JA-99A/C纯甲类功放维修实例
故障现象:开机批示灯闪烁,无声。用户反映说使用过程中突然无声并冒出一小股清烟,有异味。明显已进入保护状态。

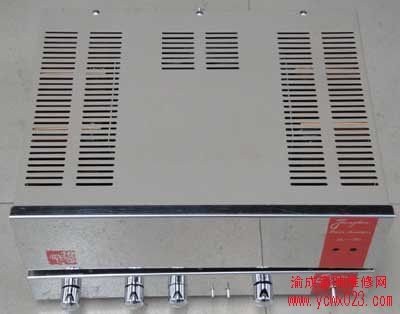

神JA-99A/C是一款性价比很高,声音纯正的前后级功放。不锈钢面板的应用增强了外观的靓丽,巨大的散热铜片就能得到烧友的一致认可。相比进口品牌的同类机器,价格要实惠得多,音质非常动听,功率大推力充足。
维修过程:拆机检查,该机布线十分工整,前级一只10UF的小电容已经爆开,想必这就是冒烟的地方,取下机板分析,此电容位于解码输出与功率输出之间的第二级推动电路,其功能是为三板管9014偏置电压滤波,根据理论可以分析出,电容爆开的原理无非两种,一是供电正负板反了,这种情况只有人为错误才会出现。另一种就是电压过高。测量三极管9014也已经击穿,分析应该是电压过高引起的,往前检查发现5.6伏稳压二极管击穿,全部更换后测试电压正常,试机全部恢复正常。
神AV-899功放有杂音维修一例。
故障现象:开机后操作正常,除前置左声道有杂音其他声道均正常。

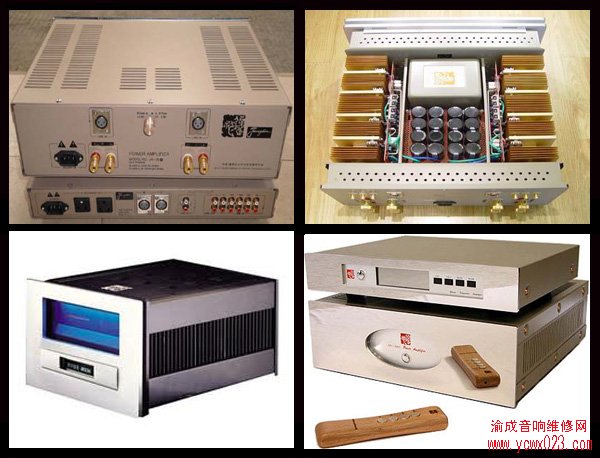

V-899是钟神功放中少有的AV功放,一共有AV-866、899、899C,AV-1000E实际是一款七声道后级。看惯了日本AV功放的用户一定会认为AV-899是一台后级放大器,纵深比一般功放要大,重量更是达28公斤,拆开外壳看到钟神特有的铜片散热器,六声道后级电路仍是此机的重点,小小的解码板装在机器底部一个小盖子里面,与日系功放花哨的功能形成鲜明对比。
据故障现象,只需单独检查左声道,测量输出0点略偏0.3伏,听喇叭里的噪声后根据经验判断不是前级带来的,有点像电容漏液后那种声音,分别对比其他声道测量发现放大管各级基极电压都不正常,但是又没有烧放大管,这说明故障点在平衡电路,测量可调电阻阻值为无穷大,已经开路,更换后试机声音正常。
