  浅谈ONKYO安桥功放检查维修方法

    首先,维修功放前,应先弄清功放是在什么情形之下损坏、有何现象出现等,以便初步判断功放损坏的部位及元件,缩小检修范围。比如,接线的时候将喇叭线短路,音箱接线头裸露部分太长或铜线没有扭成一束,继而在搬动时造成短路,不小心进水造成功放冒白烟,放大部分功率管击穿后伴有焦味,这些现象都是检查维修之前要问清楚的,有助于更快更准确的判断故障部位。

    开机查看,对于一台功率放大器来讲,最容易出故障的部位当数放大后级,它的工作电压高,电流大。但是AV功放都有完美的保护电路,要搞清楚这些问题,一是要熟知整机的工作原理和电路组成,二是要根据相关的技术手段一步一步的检查。安桥功放的电源主要分两部分,第一是待机电源,第二是主电源。待机电源提供的是CPU电路工作电压,主电源是由CPU送来的开机信号控制开机继电器接通的,由于功放主变压器的功率一般都不小,至少也有三百瓦以上,所以变压器的初级电阻一般都在十欧姆以内,这让不少维修人员将不通电的机器错误的判断为主变压器损坏。主电源的输出至少有一组正负主电压,一般要正负45伏到60伏的范围内,有些功放机是两组,比如一组正负35伏,另一组正负50伏,通过继电器分时供给功率放大电路。此外,还有正负12或正负15伏供运放,5伏供解码板,负30伏供显示屏等等,一般这些电压在电路板上都有标记,只要按标记测量就没有太大问题。

    然后对于功率放大板的维修,一是要检查清楚哪损坏了哪些零件,是什么原因损坏的,功放管都是一级推一级的放大,如果检测不彻底,新的元件装上去之后还会继续烧零件,也可以用低电压试机,不容易扩大故障。二是更换功率管一定要搞清楚型号和参数,最好使用原装管子,不要轻易代换,现在场效应管在放大电路中使用得越来越多,切不可用三极管来代替。

    对于安桥功放能正常开机但是无声的故障维修,特别是AV功放,在判断问题的时候应当先将前后级分开,输入外部信号到后级可以很容易的检测到后级的好坏,同样,从功放自身的接口输入信号,用示波器也很容易测量到前级的好坏。

    关于安桥功放解码板故障的维修,安桥功放的故障当中总的来讲,小信号、低电压电路的故障要高于高压电路的故障率,比如解码板、CPU板、显示面板。判断解码板故障之前应先确认菜单设置、面板操作、信号源选择这些因素都没有人为错误,各路电压供电都正常,因为在实际维修工作中,解码板芯片损坏的机率非常小,大多是因为供电不正常,或者操作不正确引起的,当然HDMI接口芯片损坏除外。

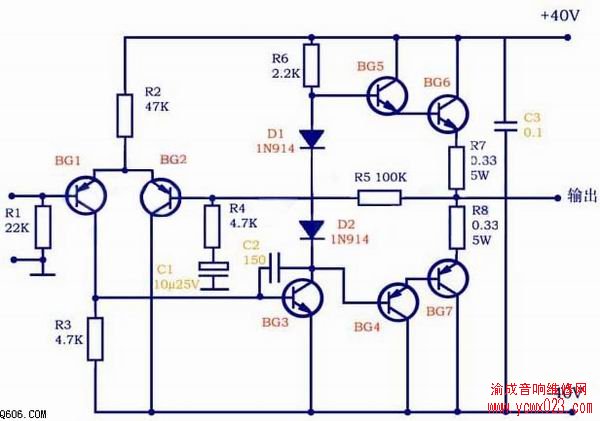

    功放的维修记录也是很重要的,就像人在医院看病,医生要问清楚病史、过敏史一样,如果是用户自己或者在另的地方维修未果的机器,那就要仔细的检查了,有一台安桥TX-SR555功放就是这样,机主先是自己修,换了两对新管均给击穿,才送到维修部来。修复后才知道,其末级电流偏置管上的两支1N4148击穿开路,一并换新后立即正常。正确的检修方法是先取下坏管,只把推动管装上即可,可以先不装末级放大管,图1和图2是直流功放末级典型电路,在图1中,把Q1、Q2取下,除功放输出功率变小了之外,丝毫不影响电路的性能,所以我们可利用这点,在维修时取掉Q1、Q2,只装Q3、Q4,即推动管,然后检修,待查清问题,通电调试一切正常后,再把功放管装上,这样就可尽量避免损失。笔者以此法修理过多台功放,均获成功。因此,本人觉得这不失为一安全实用的维修方法。图2电路维修时可改成图1式样,待修复后改回即可。另外,检修时最好换用低电压电源,如±12V~±15V等,这样更安全,待正常后再接回原机电源。

关于安桥音响:

    安桥在影音界属于顶尖企业之一,在音响方面则有更长远之渊源。安桥在成立之初便以发展音响为最大目标,尤其是在数字解码技术面做了特别大的努力,所以才有今天安桥AV功放的业绩。安桥在音响生产方面从来不强调生产价值高昂之High End产品,反而务实的在每一件产品的实用价值——即其用料,铸工,功能,音质等方面下功夫。
